    13-set-2022

    Nemko Italy EMC Testing: nuova Camera Semi-Anecoica 3 metri

    Il mese di agosto di Nemko Italia è stato caratterizzato dalla costruzione della nuova Camera Semi-Anecoica 3 metri

    Un investimento ampiamente pianificato da qualche tempo e necessario al fine di rimodernare una parte importante del laboratorio di Compatibilità Elettromagnetica (EMC). Il mero processo di costruzione è stato piuttosto veloce, infatti ha richiesto indicativamente 7 giorni lavorativi.

    Il primo step operativo ha naturalmente riguardato la fase di rimozione della precedente camera. Rispetto a quest'ultima, quella nuova è naturalmente caratterizzata da peculiarità tecniche ed estetiche all'avanguardia.

    E' stata adottata una soluzione versatile e che ci consentirà di minimizzare gli sforzi in termini di test set-up e ottimizzare i tempi effettivi dedicati alle prove di Compatibilità Elettromagnetica.

    Ai due estremi della camera sono posti, da una parte una base rotante di 1,5 metri per le prove d'immunità e di emissione commerciale e dal lato opposto un un tavolo di prova, progettato secondo le linee guida delle norme CISPR-25 e MIL-STD e  ottimizzato per la pratica connessione/disconnessione, ad-hoc per la valutazione dei componenti automobilistici e delle apparecchiature militari.

    Di seguito le principali caratteristiche tecniche:

    Sito di misura*  3 metri
    Dimensioni interne 7,5 m x 4,5 m x 4,8 mm (L x W x H)
    Porta d'ingresso 1,48 m x 2 mm (W x H)
    Base rotante 1,5 m di diametro
    Peso supportato 1000 kg
    Campo di misura fino a 40 GHz
    Quattro aperture per il passaggio cavi N° 1 apertura circolare da 100 mm di diametro
    N° 1 apertura circolare da 50 mm di diametro
    N° 2 aperture circolari da 20 mm di diametro
    *distanza fra EUT - Equipment Under Test - e antenna

    Per chi conosce la camera precedente, analizzando le specifiche di cui sopra si renderà immediatamente conto delle migliorie apportate:
    • La base rotante è più spaziosa, quella precedente aveva un diametro di 0,8 m, quella attuale è di 1,5 m.
    • La porta d'ingresso è più larga e questo consente una maggiore flessibilità sui prodotti che possono entrare in camera. La porta precedente aveva una larghezza di 0,95 m, mentre quella attuale misura 1,48 m.
    • Il peso supportato è doppio rispetto a prima. La precedente camera supportava fino ad un massimo di 500 kg, quella attuale arriva a 1.000 Kg. In questo modo potrete effettuare prove su prodotti più pesanti.
    • Infine le nuove aperture per il passaggio dei cavi offrono una maggiore flessibilità in termini di test set-up, soprattutto in settori come quello Automotive.

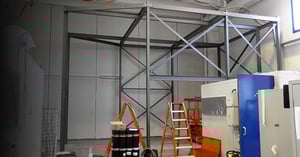

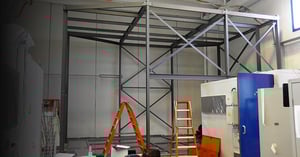

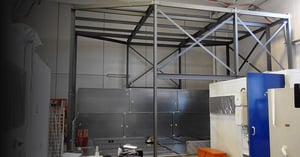

    Nemko Italy New EMC Chamber Step 1Nemko Italy New EMC Chamber Step 2Nemko Italy New EMC Chamber Step 3

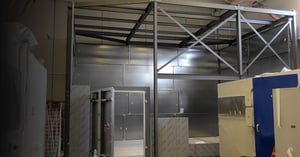

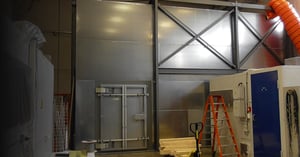

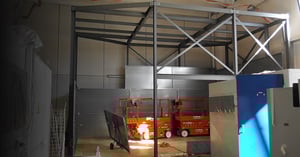

    Nemko Italy New EMC Chamber Step 4Nemko Italy New EMC Chamber Step 5Nemko Italy New EMC Chamber Step 6

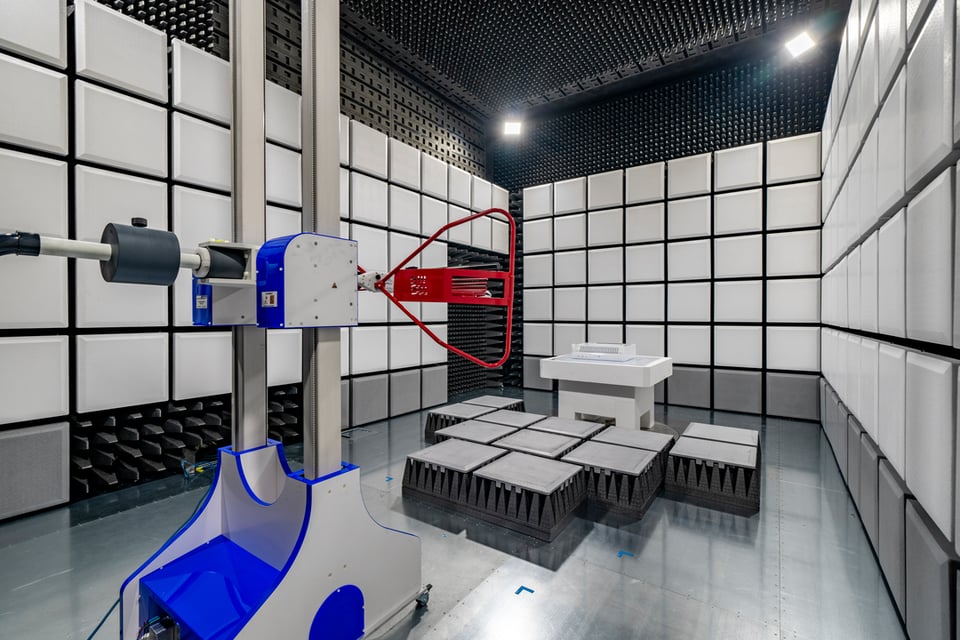

    emc-chamber-3-meters-nemko-italy
